Apa itu modul input analog?

Dalam dunia otomatisasi industri, kontrol proses, dan sistem pengukuran, modul input analog memainkan peran penting dalam menjembatani kesenjangan antara sinyal dunia fisik dan sistem kontrol digital. Apakah Anda bekerja di pabrik, pembangkit listrik, atau fasilitas apa pun yang melibatkan otomatisasi dan pemantauan, memahami fungsi modul input analog sangat penting untuk membangun sistem yang efektif dan efisien. Tapi apa sebenarnya modul input analog, dan mengapa begitu penting?

Apa itu modul input analog?

Modul input analog adalah komponen perangkat keras yang digunakan untuk menghubungkan sensor dan perangkat analog dengan sistem kontrol digital (seperti PLC, sistem kontrol terdistribusi (DCS), atau sistem berbasis komputer). Ini mengubah sinyal analog kontinu menjadi data digital yang dapat diproses, dianalisis, dan ditindaklanjuti oleh sistem kontrol.

Fungsi kunci dari modul input analog adalah untuk mengonversi tegangan atau sinyal arus yang diterima dari perangkat analog (seperti sensor suhu, transduser tekanan, atau pengukur aliran) menjadi format yang dapat dipahami oleh sistem digital. Ini biasanya melibatkan pengkondisian sinyal (untuk skala atau filter input) dan konversi analog-ke-digital (ADC) (untuk mengubah sinyal analog menjadi nilai digital).

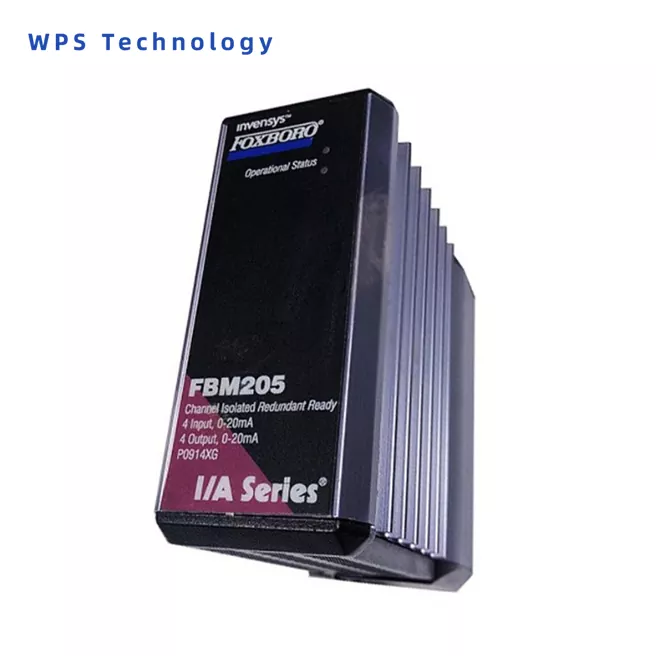

Misalnya,Foxboro FBM205adalah modul input analog canggih yang banyak digunakan dalam sistem kontrol proses. Ini dirancang khusus untuk berinteraksi dengan berbagai perangkat lapangan dan sensor di industri seperti minyak dan gas, petrokimia, dan pembangkit listrik. Modul Foxboro FBM205 memberikan akurasi dan keandalan yang tinggi, mengonversi sinyal analog (mis., Suhu, tekanan, dan aliran) ke data digital untuk pemantauan dan kontrol sistem yang efisien.

Bagaimana cara kerja modul input analog?

Modul input analog melakukan beberapa fungsi utama untuk memastikan bahwa sinyal analog dari sensor dapat diartikan dengan benar oleh sistem kontrol:

1. Pengkondisian Sinyal

- Modul input analog sering memiliki sirkuit pengkondisian sinyal untuk menyesuaikan sinyal analog yang masuk ke tingkat yang sesuai untuk pengukuran atau konversi. Ini dapat mencakup amplifikasi, penyaringan (untuk menghilangkan noise), atau perlindungan (seperti isolasi dari tegangan tinggi).

2. Konversi Analog-ke-Digital (ADC)

- Sinyal analog kontinu dan perlu dikonversi menjadi bentuk digital sebelum dapat diproses oleh pengontrol digital seperti PLC. Modul menggunakan konverter analog-ke-digital (ADC) untuk mencicipi sinyal yang masuk pada tingkat tertentu dan mengubahnya menjadi angka biner (nilai digital).

 -Resolusi ADC: Resolusi ADC (mis., 8-bit, 12-bit, 16-bit) menentukan seberapa akurat sinyal input dapat diwakili dalam bentuk digital. Kedalaman bit yang lebih tinggi berarti bacaan yang lebih tepat.

3. Transmisi Data

- Setelah sinyal dikonversi, modul input analog mengirimkan data digital ke PLC, DCS, atau sistem kontrol lainnya untuk diproses. Data digital kemudian dapat digunakan untuk memicu tindakan, penyesuaian, atau alarm tertentu, tergantung pada pemrograman dan persyaratan sistem.

Aplikasi modul input analog

Modul input analog banyak digunakan dalam industri di mana pemantauan dan kontrol proses fisik diperlukan. Beberapa aplikasi umum meliputi:

1. Otomasi Industri

- Di lingkungan manufaktur, modul input analog digunakan untuk memantau sensor yang melacak variabel seperti suhu, tekanan, laju aliran, dan kelembaban untuk memastikan pengoperasian optimal mesin dan proses.

2. Energi dan Utilitas

- Pada pembangkit listrik atau sistem distribusi listrik, antarmuka modul input analog dengan sensor yang mengukur parameter seperti tegangan, arus, konsumsi daya, dan suhu untuk memantau kesehatan sistem dan mendeteksi kesalahan.

3. Pemantauan Lingkungan

- Modul input analog juga digunakan dalam sistem pemantauan lingkungan yang mengukur variabel seperti kualitas udara, ketinggian air, dan kelembaban tanah untuk keperluan penelitian pertanian atau lingkungan.

4. Otomotif dan Aerospace

- Dalam industri otomotif dan kedirgantaraan, modul -modul ini digunakan untuk mengumpulkan data dari sensor yang memantau suhu mesin, tekanan bahan bakar, dan metrik kinerja vital lainnya.

Dalam semua kasus ini, sistem seperti Foxboro FBM205 memberikan akuisisi data yang andal dan akurat, memastikan bahwa sistem kontrol merespons perubahan lingkungan waktu nyata dan mempertahankan operasi yang efisien.

SebuahModul Input Analogadalah komponen penting dari sistem otomasi modern, memungkinkan antarmuka antara sinyal analog dunia nyata dan sistem kontrol digital. Ini memungkinkan pemantauan dan kontrol yang tepat dari proses industri, sistem energi, dan berbagai aplikasi. Dengan mengubah sinyal analog menjadi data digital, modul-modul ini memberikan dasar untuk otomatisasi dan pengambilan keputusan yang cerdas di industri di seluruh dunia.
